風淋室控制器主板操作及按鍵說明操作

現在為大家介紹一下風淋室控制器主板操作及按鍵說明操作

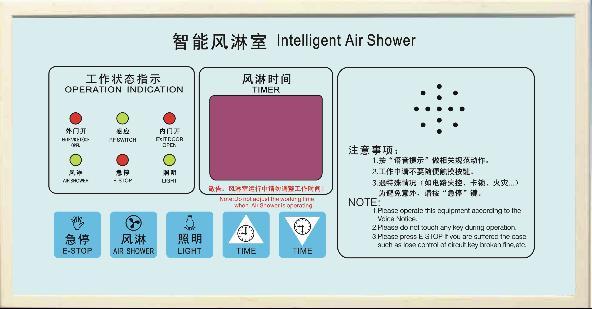

一、風淋室控制器主板操作及按鍵說明操作>>主板面膜按鍵說明：
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，
再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵：使用“照明”按鍵，可開關風淋室 照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

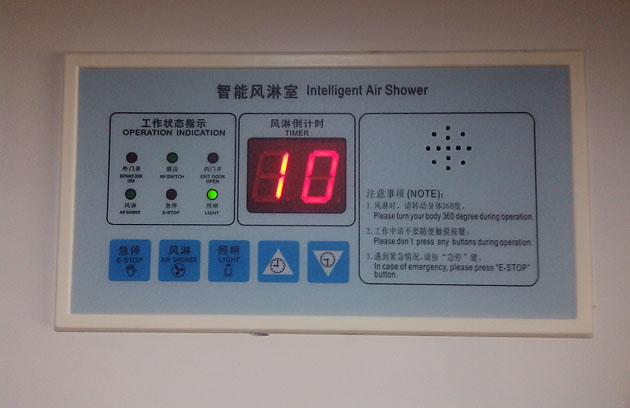

處于工作顯示狀態中的風淋室控制器主板

二、風淋室控制器主板操作及按鍵說明操作>>指示圖標顯示說明
  a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
  b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
  c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)。
  d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
  e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
  f、急停：此圖標閃爍時，指示系統處于急停狀態。
  g、照  明：此圖標閃爍時，指示照明燈啟動，可再次按照明鍵關閉或啟動。
